该工程位于澳门氹仔岛，是一座由扎哈建筑事务所设计，意在打造澳门新地标的高档综合酒店。该工程楼高154.8m，共43 层，幕墙面积约4.5万㎡。其外视效果为：铝板包覆的渐变受力网架骨骼在外，玻璃幕墙在内，楼体中间以流畅的曲面过渡出三个如宝石般的空洞（图1）。这是全球首个采用自由形态外骨骼网架结构的摩天大楼，气势雄伟、坚如磐石地耸立于路氹城心脏地带，其镂空设计与屋顶、墙壁和天花板相融合，突破传统也为城市建筑形象进行了一次饶有趣味的探索。其外观造型如一件雕塑作品，大楼中央的镂空部分以“8”字为设计概念，突显结构的复杂性，以及复杂结构在流线下的优美。左右两栋大楼的平台和顶层相连，中心位置亦有两道桥连接，即便身处室内也能感受到镂空设计的特色。其外骨骼网状钢结构包围着混凝土核心，突显出该楼的独特形态，另有五种不同玻璃面板以及双曲铝板来强化视觉效果，不仅赏心悦目，更减少了内部所需的结构物。

（1） 渐变网架骨骼位于最外层，玻璃幕墙在网架骨骼内。

（2）层间与可视区采取分离安装模式，做成不同的单元板块。层间板块与结构四点支撑， 可视板块从室内安装，卡入两个层间板块之间，坐立在下一层的层间板块上。

（3）钢结构牛腿处的层间单元板块，设计成切分的半个板块，在工地现场组合、固定、密封，并进行可靠的防水处理。

（4）转角的小半径弯弧板块，首先控制好面板的精度，保证外观可靠，不能出现任何波纹， 控制好拉弯型材和加工组装的精度，确保其性能。

（5）中心曲面位置，全部属于异形单元板块，其中存在许多扭转的单元板块， 其所有面板需要做成扭转弯曲的，其型材框为不共面的直线拼接。

该工程结构网架在幕墙之外，主体钢结构距离幕墙玻璃面仅400mm，单元体不能整体安装，需要把单元体在高度方向上拆解为可视部位和层间部位两块单元，先安装层间板块，后安装可视板块，如图2所示。

▲ 图2 单元安装流程示意

该设计采用四个挂点，确保其结构稳定可行，上横梁与普通横滑式单元幕墙一致，下横梁设计两道完整的密封线，如图3所示。

▲ 图3 层间剖面

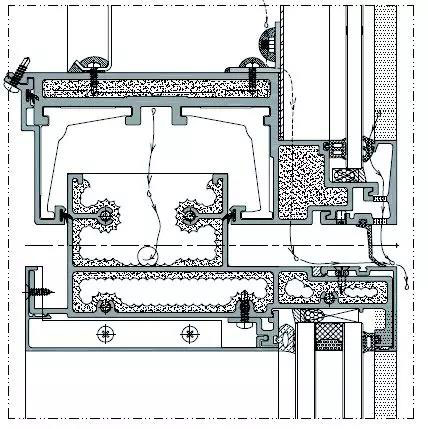

针对层间单元体标准位上节点，其设计特点是：可视板块落在层间板块上，注意左右限位，限位方式为立柱壁卡入横梁上预设的缺口，左右预留2mm活动范围，可视板块能够绕着支撑点活动，如图4所示。

▲ 图4 层间标准位上节点

针对层间单元体标准位下节点，其设计特点是：可视板块的安装在不需要安装L码的位置切除一段略大于L码件的缺口，即图中蓝色标注部位；L码塞入并滑移到所需要的位置（两端+中间），两端L码起结构支撑，中间L码为了防止密封片翘曲；卡入带胶条的通长密封片，密封片之间打密封胶，形成连续的密封带。如图5所示。

 ▲ 图5 层间标准位下节点

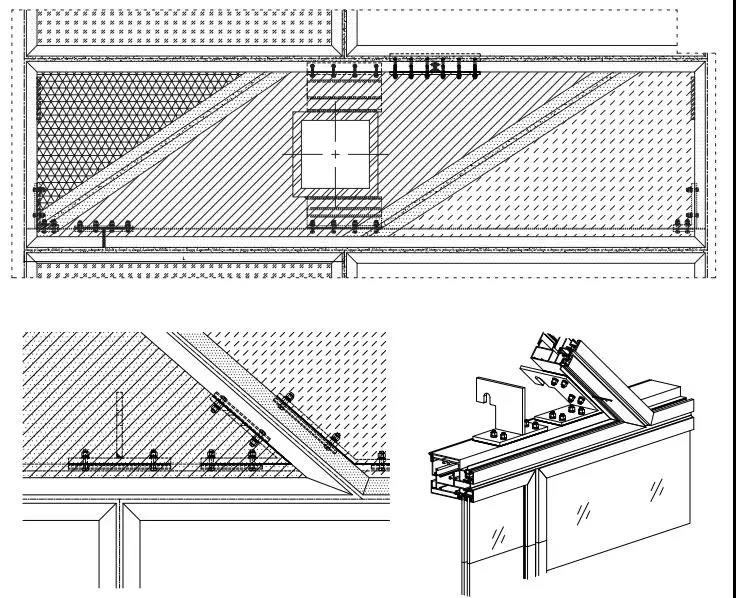

层间板块设计中，牛腿处的板块方案尤其重要。因为结构牛腿的预先存在，该板块只能拆分成横梁现场对接单元，且单元体与牛腿之间的防水现场安装，注意确保可视板块立柱位置有挂件，避免横梁承受集中力，如图6所示。

▲ 图6 牛腿处节点及三维示意图

可视板块下端坐立在层间板块上，上端卡入层间板块，自身无挂接点。因为室外有结构网架，所以只能室内更换玻璃，如图7所示。该设计需要注意几个重点：1）板块通过卡槽左右限位；2）对于垂直于幕墙的扣板，一定需要机械防脱，避免台风下扣板脱落。

▲ 图7 可视板块节点及三维示意图

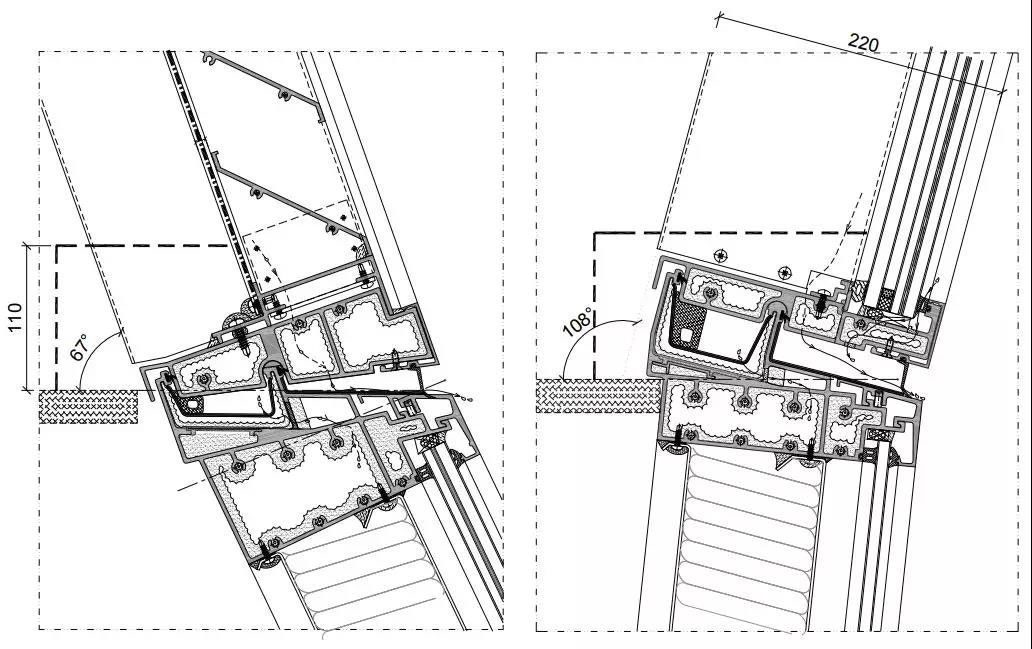

本项目中的不规则单元体，没有一块是相同的，故每一块单元体都要放样。为此，我们设计中运用了BIM模型来提高正确率和效率（图8）。由于该项目角度太多，需要大量开模，为了减少开模数量，我们采取区域分段开模的方式：1）层间立柱和可视区立柱的夹角范围为161°~180°的区域，每3°开一套系列模具；2）横梁与室内地面的夹角范围为82°~105°的区域，采用同一系列模具，在最小角度82°的位置，保证至少1°的向外倾斜以保证排水的有限性；3）横梁与室内地面的夹角范围为67°~82°及105°~110°的区域（图9），每3°开一套系列模具，以保证横梁之间的平稳过渡及其性能。

该框架系统，是以外骨骼网架为基础的钢框架龙骨小单元系统，最大跨度为宽8m×高12m，如图10所示，其中浅蓝色为可视板块，深蓝色为后面有结构板块。钢架的布置与优化是该系统的重点。以横向龙骨为主受力龙骨，竖龙骨为次受力龙骨，在外层骨骼网架上伸出支撑点，把分格宽度缩减到8m×4.7m。对于细节部分，小单元45°拼接角的断水设计是本工程必不可少的一个强制性措施，框架的设计理念如图11—14所示。

▲ 图10 框架三维图

▲ 图11 钢架布置图（1/4 区域）

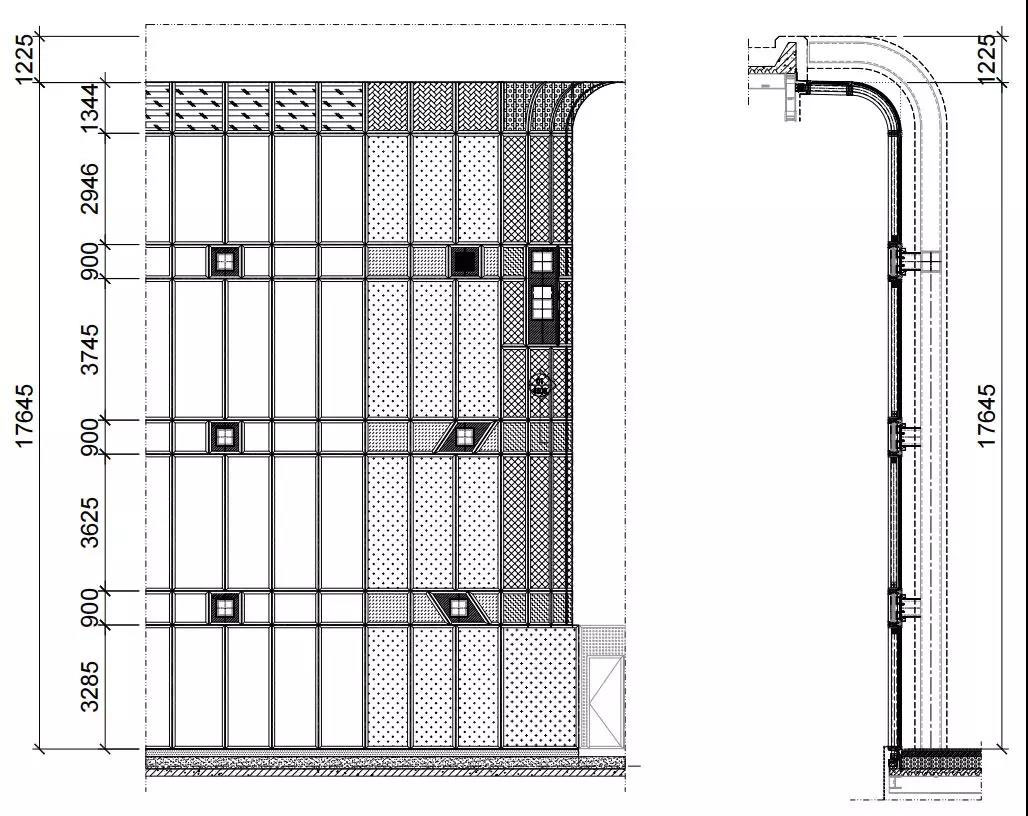

▲ 图12 高跨大样图

▲ 图13 钢框架单元体系统

▲ 图14 三维示意图

该工程位于台风区域，设计风压为10kPa。因为其特殊地理位置，在设计和安装控制上，要综合对比美标、英标、国标、以及澳门本地法规，取其中最严格的要求条款。对于这个外观充满想象力、特别复杂的幕墙系统，我们从投标和设计开始就要分析其外观和使用的可行性。在澳门梦幻城酒店D项目复杂的外立面设计中，所有设计和施工的出发点都是围绕如何能完美地表达建筑师的设计，如何将外观、性能和安装结合在一起。在实际过程中，我们做了大量的PMU性能试验，协调好设计和施工中的问题，最终取得了令人满意的效果。

本文来源：建筑幕墙
作者：罗参锦
